Comment améliorer les performances d'une extrudeuse à double vis ?

Dans les domaines de la transformation des matières plastiques et de la modification des polymères, les extrudeuses bivis de laboratoire sont devenues des équipements indispensables à la recherche et au développement. Leur grande capacité de réglage, leurs possibilités de contrôle précis et leurs applications multifonctionnelles ont conduit à leur utilisation généralisée dans les laboratoires. La conception et l'optimisation des vis sont des facteurs clés pour maximiser les performances des extrudeuses bivis de laboratoire. Cet article explore en profondeur la manière dont la conception des vis peut améliorer les performances des extrudeuses bivis, aidant ainsi les laboratoires à obtenir un traitement efficace et stable.

1. Structure de base et principe de fonctionnement Extrudeuses à double vis

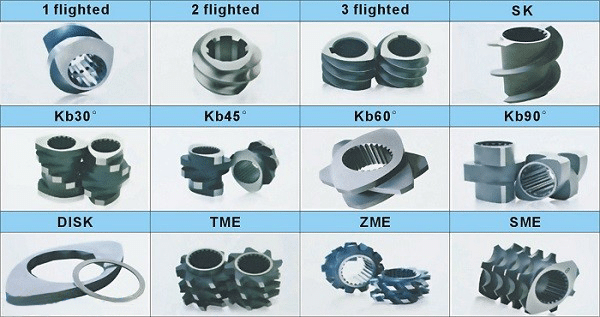

Les extrudeuses à double vis de laboratoire utilisent généralement deux vis rotatives opposées pour le transport et le traitement des matériaux. Par rapport aux extrudeuses à vis unique, les extrudeuses à double vis offrent des avantages tels qu'un meilleur mélange des matières, un flux de matière fondue plus uniforme et une plus grande efficacité de traitement. La structure à double vis est généralement modulaire, ce qui permet de remplacer différents éléments de vis pour répondre à diverses exigences de traitement.

La conception de la vis est généralement divisée en plusieurs sections fonctionnelles, telles que la section d'alimentation, la section de transport des solides, la section de fusion, la section de mélange et la section d'évacuation. La combinaison et la conception des éléments de la vis dans chaque section fonctionnelle affectent directement les performances globales de l'extrudeuse.

2. Conception de la vis de la section d'alimentation

La section d'alimentation est un élément essentiel de l'extrudeuse bi-vis de laboratoire, car elle est chargée d'acheminer en douceur les matériaux vers les zones de traitement ultérieures. L'aspect le plus important de la conception de la vis de la section d'alimentation est d'assurer une alimentation en douceur de la matière. Des éléments de vis avant à large tête sont couramment utilisés ici, augmentant le volume du canal de la vis pour accueillir plus de matière et améliorer la capacité de transport.

Dans les applications pratiques, la conception de la vis de la section d'alimentation doit répondre aux exigences des différents matériaux. Par exemple, pour les poudres de faible densité et les matériaux fibreux, les éléments de vis à large tête avec une profondeur de canal de vis plus importante garantissent un transport en douceur de ces matériaux, en évitant les blocages ou les bourrages. En outre, les données expérimentales montrent que les éléments de vis à large tête peuvent augmenter l'efficacité du transport de la section d'alimentation, améliorant généralement la capacité de transport des matériaux de 20%-30%.

3. Conception de la vis de la section de transport des solides

La principale tâche de la section de transport des solides est de transporter le matériau solide ajouté le long de la vis, tout en favorisant simultanément la fusion et la plastification en aval par le biais du compactage ou de l'augmentation du remplissage du matériau. Dans cette section, la vis doit être conçue de manière à combiner des éléments filetés avant à grandes plombs avec des éléments filetés avant à petites plombs afin de comprimer progressivement le volume du matériau.

Les données expérimentales montrent qu'une conception de vis passant d'un grand à un petit plomb compacte efficacement le matériau. Pour le transport de matériaux granulaires, cette conception améliore l'efficacité de la compression, ce qui permet au matériau d'atteindre une densité de remplissage plus élevée pendant le transport, accélérant ainsi le processus de fusion.

4. Conception des vis dans la section de fusion et de plastification

La section de fusion et de plastification est l'une des parties les plus critiques d'une extrudeuse à double vis. Sa tâche principale consiste à transformer les matériaux solides en une masse fondue homogène grâce à la chaleur de cisaillement mécanique et au chauffage externe. La conception de la vis dans la section de fusion doit convertir efficacement l'énergie mécanique en énergie thermique et assurer une fusion uniforme du matériau.

Pour obtenir une fusion efficace, la section de fusion utilise souvent une combinaison de blocs d'engrènement, d'éléments filetés inversés et d'éléments filetés asymétriques à larges fils. Grâce à l'effet synergique de ces éléments, la force de cisaillement peut être augmentée, ce qui accroît la vitesse de fusion du matériau. Les données montrent que les extrudeuses bi-vis de laboratoire utilisant cette conception ont une efficacité de fusion supérieure de 40%-50% par rapport aux conceptions traditionnelles.

En outre, l'utilisation d'éléments à filetage inversé permet de maintenir la matière fondue sous une pression appropriée, d'éviter une augmentation excessive de la température et donc de réduire le risque de dégradation thermique du polymère.

5. Conception des vis dans la section d'échappement

La section d'échappement élimine principalement les gaz, l'humidité et d'autres impuretés du matériau à l'aide de températures et de pressions élevées. Cette section est essentielle pour garantir la pureté et la qualité du produit final. En réduisant la densité de remplissage du matériau et en augmentant la surface libre, l'humidité, l'air et les substances volatiles peuvent être efficacement expulsés. Pour ce faire, la section d'échappement utilise souvent une combinaison d'éléments filetés à gros plomb et d'éléments d'étanchéité.

Les éléments filetés à large plomb permettent d'obtenir une couche de matière fondue plus fine et offrent suffisamment de temps et d'espace pour que le gaz s'échappe. Les données expérimentales montrent que la conception de la section d'échappement réduit efficacement la teneur en humidité et en matières volatiles dans le matériau, avec une réduction typique de 10%-20%, garantissant ainsi la qualité du produit.

6. Conception des vis dans la section de mélange : Améliorer l'uniformité des matériaux

La section de mélange d'une extrudeuse bi-vis de laboratoire est une zone critique pour assurer une dispersion uniforme du matériau. La conception de la vis dans la section de mélange, qui utilise une combinaison de blocs d'engrènement, d'éléments de mélange à turbine et d'éléments à contre-filet, peut améliorer de manière significative l'intensité du mélange et l'effet de dispersion de la matière. Selon des données de laboratoire, l'utilisation d'éléments de mélange à turbine et de blocs de malaxage à têtes multiples réduit efficacement la taille des particules du matériau, généralement de 30%-40%. Ceci est crucial pour l'uniformité des mélanges de polymères.

7. L'impact de la conception des vis sur la performance des Extrudeuses à double vis de laboratoire

Les données expérimentales montrent que la conception de la vis a un impact significatif sur les performances de traitement des extrudeuses bi-vis de laboratoire. Une vis bien conçue peut améliorer l'efficacité du transport des matières, l'uniformité de la matière fondue, l'effet de mélange et l'efficacité de la ventilation. Une conception inappropriée peut entraîner une surcharge de l'équipement, une augmentation de la température et une inhomogénéité de la matière fondue, ce qui affecte la qualité du produit final.

Par exemple, certaines expériences ont montré qu'une conception optimisée de double vis peut réduire le temps de fusion de plus de 40% et augmenter la capacité de transport du matériau de 10%-20%. Simultanément, un système de ventilation bien conçu peut réduire efficacement la teneur en humidité du matériau, réduisant ainsi le risque de formation de bulles.
